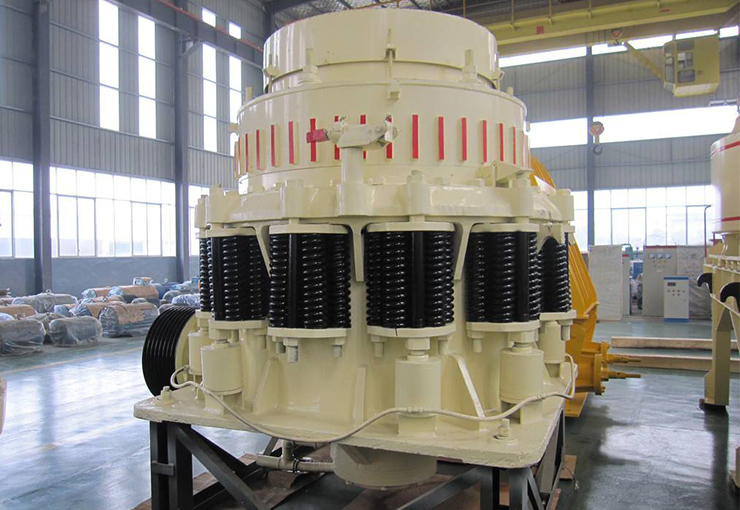

圆锥破碎机

设备简介

弹簧圆锥破碎机适用于破碎中等硬度以上的矿石和岩石，具有结构可靠、生产效率高、调整方便、使用经济等特点。其弹簧保险系统起过载保护作用，可使超硬异物(如铁块等)通过破碎腔而不损坏机器。采用干油或水两种密封形式，使石粉与润滑油隔离，保证机器可靠工作。破碎腔型由成品物料的粒度决定，标准型用于中碎作业，中型和短头型用于细碎作业。工作时，电动机通过弹性联轴器，传动轴和一对锥齿轮带动偏心轴套转动，破碎圆锥在偏心套的带动下做旋摆运动，使破碎壁和轧臼壁时而靠近，时而远离，矿石在破碎腔内不断的受到挤压与冲击，而被破碎。

突出优势

01
处理量大产量高：50-500t/h，与同等功率下的传统设备相比产量提高了30%而且稳定。
02
轴承长久耐用，采用整体式铸钢结构，大大增强了轴承座的径向强度，更大更耐用，使寿命大大延长。
03
排料调整方便，破碎腔采用对称“V”形结构，更利于快捷方便的调整排料口，安全和快捷。
04
破碎比大、产品粒度均匀、结构简单、维修简便、运营费用经济。
05
进料口大、破碎腔高、适应物料硬度高、块度大、产品石粉少，出料粒度、颗粒形状好。
06
结构紧凑、机器刚性强、转子具有大的转动惯量，高铬板锤、抗冲击、抗磨损、冲击力大。
07
无键连接、检修方便、破碎功能全、生产率高、机件磨耗小、综合效益高。
08
不堵塞，粉尘少，噪音低，易损件的使用寿命长。

技术参数

规格	型号	破碎锥大端直径 (mm)	最大给料尺寸 (mm)	排料口宽度 (mm)	处理能力 (t/h)	电动机功率 (kw)	总重量（t）	外形尺寸（长×宽×高）（mm）
Φ600	PYB600	600	65	12-25	40	8P 30	5	2234×1370×1675
Φ600	PYD600	600	35	3-13	12-23	8P 30	5.5	2234×1370×1675
Φ900	PYB900	900	115	15-50	50-90	8P 55	11.2	2692×1640×2350
	PYZ900		60	5-20	20-65		11.2	2692×1640×2350
	PYD900		50	3-13	15-50		11.3	2692×1640×2350
Φ1200	PYB1200	1200	145	20-50	110-168	8P 110	24.7	2790×1878×2844
	PYZ1200		100	8-25	42-135		25	2790×1878×2844
	PYD1200		50	3-15	18-105		25.3	2790×1878×2844
Φ1750	PYB1750	1750	215	25-50	180-360	8P 160	50.3	3910×2894×3809
	PYZ1750		185	10-30	80-210		50.3	3910×2894×3809
	PYD1750		85	5-13	60-180		50.2	3910×2894×3809
Φ2200	PYB2200	2200	300	30-60	420-700	8P 280-260	80	4622×3302×4470
	PYZ2200		230	10-30	130-410		80	4622×3302×4470
	PYD2200		100	5-15	80-200		81.4	4622×3302×4470
